蓝宝石衬底加工参数对硫化钼薄膜生长的影响分析
硫化钼（MoS₂）作为典型的二维过渡金属硫族化合物（TMDs），具备优异的半导体特性、光学透明性及机械柔韧性，在柔性电子、光电子器件、量子计算等领域极具应用潜力。蓝宝石（Al₂O₃）因化学稳定性强、热膨胀系数与MoS₂适配性较好、易实现原子级平整表面，成为MoS₂薄膜异质外延生长的主流衬底材料。其中，蓝宝石衬底的晶向偏角、平整度、粗糙度等核心加工参数，直接主导MoS₂薄膜的成核密度、晶粒尺寸、晶格取向一致性及界面结合质量，进而决定器件最终电学与光学性能。本文聚焦三大关键参数，系统解析其对MoS₂薄膜生长机制、结晶质量及性能的调控规律，为衬底选型与工艺优化提供技术支撑。
硫化钼（MoS₂）作为典型的二维过渡金属硫族化合物（TMDs），具备优异的半导体特性、光学透明性及机械柔韧性，在柔性电子、光电子器件、量子计算等领域极具应用潜力。蓝宝石（Al₂O₃）因化学稳定性强、热膨胀系数与MoS₂适配性较好、易实现原子级平整表面，是MoS₂薄膜异质外延生长的主流衬底材料。蓝宝石衬底的平整度、粗糙度、晶向精度等加工参数，直接决定MoS₂薄膜的成核密度、晶粒尺寸、晶格取向一致性及界面结合质量，进而影响器件最终性能。本文针对三大核心加工参数，系统解析其对MoS₂薄膜生长过程及性能的调控机制与影响规律。
一、蓝宝石衬底核心加工参数及控制标准
MoS₂薄膜生长对蓝宝石衬底表面质量与晶体完整性要求严苛，不同生长工艺（如化学气相沉积CVD、物理气相沉积PVD、分子束外延MBE）对参数的敏感度存在差异，其中MBE工艺要求最严苛。以下为适配MoS₂薄膜生长的蓝宝石衬底核心加工参数及主流控制标准：
注：上述参数基于2英寸蓝宝石衬底（主流实验室与量产尺寸），大尺寸衬底（4英寸及以上）的平整度与晶向精度控制难度激增，参数允许范围需适当放宽，但核心指标仍需优于普通工业级蓝宝石衬底。
蓝宝石衬底的平整度以总厚度偏差（TTV）和翘曲度（Warp）为核心评价指标，反映衬底全域厚度均匀性与表面宏观起伏状态，其通过影响薄膜生长过程中的温度场分布、气相前驱体吸附扩散均匀性及界面应力分布，间接调控MoS₂薄膜的厚度一致性、结晶完整性及界面结合稳定性。
当衬底平整度控制在适配标准内（CVD工艺TTV≤5μm、Warp≤3μm；MBE工艺TTV≤2μm、Warp≤1μm），生长体系可形成全域均匀的温度场，MoO₃与S粉等气相前驱体在衬底表面的吸附、扩散速率保持一致，MoS₂成核密度均匀且晶粒生长方向协同，最终形成连续致密、厚度偏差≤±5%的薄膜。若平整度超标（如TTV＞8μm、Warp＞5μm），衬底表面的宏观凸起与凹陷会引发5-10℃的局部温度差：凸起区域温度偏高，导致前驱体反应速率过快，易形成过厚多晶颗粒；凹陷区域温度偏低，前驱体扩散受阻，易出现成核空缺，进而产生薄膜针孔与裂纹。同时，宏观起伏会造成薄膜与衬底间界面应力集中，生长后期薄膜易发生剥离、褶皱，显著恶化电学性能——实测数据显示，当Warp从3μm增至6μm时，MoS₂薄膜的载流子迁移率从80 cm²/(V·s)降至45 cm²/(V·s)，开关比从10⁶降至10⁴。
对于MBE等原子级精准沉积工艺，平整度要求更为严苛，核心原因在于其依赖原子层级的沉积控制，衬底宏观起伏会导致原子沉积速率不均，无法形成晶格有序的单层/少层MoS₂薄膜，反而易引发多层堆叠与晶格畸变，丧失二维材料的固有特性。
二、平整度对硫化钼薄膜生长的影响
蓝宝石衬底的平整度（TTV与Warp）反映衬底全域厚度均匀性与表面宏观起伏，直接影响薄膜生长过程中的温度场分布、气相前驱体吸附均匀性及界面应力分布，进而调控MoS₂薄膜的厚度一致性与结晶质量。
当衬底TTV与Warp控制在标准范围内（CVD工艺TTV≤5μm、Warp≤3μm），生长过程中温度场可保持全域均匀，气相前驱体（如MoO₃与S粉挥发物）在衬底表面吸附、扩散速率一致，MoS₂成核密度均匀，薄膜厚度偏差可控制在±5%以内，晶粒生长方向一致，形成连续致密的薄膜。若平整度超标（如TTV＞8μm、Warp＞5μm），衬底表面存在宏观凸起与凹陷，导致局部温度差异达5-10℃，凸起区域温度偏高，前驱体反应速率过快，易形成过厚的多晶颗粒；凹陷区域温度偏低，前驱体扩散受阻，易出现成核空缺，形成薄膜针孔与裂纹。同时，宏观起伏会导致薄膜与衬底间界面应力集中，生长后期薄膜易发生剥离、褶皱，严重影响电学性能——实测显示，当Warp从3μm增至6μm时，MoS₂薄膜的载流子迁移率从80 cm²/(V·s)降至45 cm²/(V·s)，开关比从10⁶降至10⁴。
对于MBE等高精度生长工艺，衬底平整度要求更严苛（TTV≤2μm、Warp≤1μm），原因在于MBE依赖原子级精准沉积，衬底宏观起伏会导致原子沉积速率不均，无法形成晶格有序的单层/少层MoS₂薄膜，易出现多层堆叠与晶格畸变。
蓝宝石衬底的粗糙度以算术平均粗糙度（Ra）和均方根粗糙度（RMS）为核心指标，反映表面微观起伏程度，是决定MoS₂薄膜成核模式、界面结合强度及载流子输运性能的关键因素。MoS₂作为二维层状材料，原子级平整的衬底表面是实现范德华外延生长、降低界面散射的必要前提。
当衬底粗糙度控制在适配范围（CVD工艺Ra≤0.5nm、RMS≤0.8nm；MBE工艺Ra≤0.1nm、RMS≤0.2nm）时，MoS₂前驱体原子吸附后的扩散阻力极小，易在衬底表面形成均匀成核位点，遵循“层状生长”模式（Frank-van der Merwe模式），可制备出连续无裂纹的单层/少层MoS₂薄膜。此时薄膜与衬底间形成稳定范德华作用力，界面态密度可控制在10¹¹ cm⁻²eV⁻¹以下，载流子输运顺畅。例如，Ra=0.2nm的蓝宝石衬底上，CVD法可制备出连续覆盖的单层MoS₂薄膜，晶粒尺寸达5-10μm，可见光波段光学透过率≥90%。
若粗糙度超标（Ra＞1nm），表面微观凸起与凹陷会成为额外成核位点，导致成核密度激增且分布不均，MoS₂生长模式转变为“岛状生长”（Volmer-Weber模式），仅能形成离散纳米颗粒而非连续薄膜，晶粒尺寸缩小至1μm以下，颗粒间存在大量晶界与缺陷。同时，粗糙表面会加剧薄膜与衬底的界面散射，导致载流子迁移率显著下降；微观凹陷处易残留杂质与前驱体残渣，形成界面缺陷态，造成薄膜电学性能不稳定。此外，过高粗糙度还会破坏MoS₂层状结构完整性，引发光学吸收峰偏移、发光量子产率降低——当Ra从0.5nm增至1.5nm时，MoS₂薄膜的荧光量子产率从15%降至3%以下。
需注意，衬底表面并非绝对光滑最优，部分场景下可通过轻微调控粗糙度（Ra=0.3-0.5nm）增加成核位点，提升薄膜覆盖度，但需严格控制微观起伏均匀性，避免局部凸起过高引发缺陷。
三、粗糙度对硫化钼薄膜生长的影响
蓝宝石衬底的粗糙度（Ra与RMS）反映表面微观起伏程度，是影响MoS₂薄膜成核模式、界面结合强度及载流子输运性能的核心参数。MoS₂薄膜为二维层状结构，原子级平整的衬底表面是实现范德华外延生长、降低界面散射的关键。
在低粗糙度衬底（CVD工艺Ra≤0.5nm，MBE工艺Ra≤0.1nm）表面，MoS₂前驱体原子吸附后扩散阻力小，易在衬底表面形成均匀成核位点，遵循“层状生长”模式（Frank-van der Merwe模式），可生长出连续、无裂纹的单层/少层MoS₂薄膜，薄膜与衬底间形成稳定的范德华作用力，界面态密度低（可控制在10¹¹ cm⁻²eV⁻¹以下），载流子输运顺畅。例如，当蓝宝石衬底Ra=0.2nm时，CVD法可制备出连续覆盖的单层MoS₂薄膜，晶粒尺寸达5-10μm，光学透过率（可见光波段）≥90%。
若衬底粗糙度超标（Ra＞1nm），表面微观凸起与凹陷会成为额外成核位点，导致成核密度激增且分布不均，MoS₂生长模式转变为“岛状生长”（Volmer-Weber模式），形成离散的纳米颗粒而非连续薄膜，晶粒尺寸缩小至1μm以下，颗粒间存在大量晶界与缺陷。同时，粗糙表面会增加薄膜与衬底的界面散射，载流子迁移率显著下降；微观凹陷处易残留杂质与前驱体残渣，形成界面缺陷态，导致薄膜电学性能不稳定。此外，过高的粗糙度还会破坏MoS₂的层状结构完整性，导致光学吸收峰偏移、发光量子产率降低——当Ra从0.5nm增至1.5nm时，MoS₂薄膜的荧光量子产率从15%降至3%以下。
需注意，衬底表面并非绝对光滑最优，部分场景下可通过轻微调控粗糙度（Ra=0.3-0.5nm）增加成核位点，提升薄膜覆盖度，但需严格控制微观起伏的均匀性，避免局部凸起过高。
蓝宝石衬底的晶向偏角（晶向偏差角）与晶格完整性，共同决定衬底表面原子排列方式及与MoS₂的晶格匹配度，进而调控MoS₂薄膜的晶格取向一致性、结晶质量及层间堆叠顺序。蓝宝石常用晶面包括c面（0001）、a面（11-20）、m面（10-10），其中c面蓝宝石因表面原子排列规则、与MoS₂晶格适配性最优，是MoS₂薄膜生长的首选衬底。
当晶向偏角控制在标准范围内（CVD工艺≤0.5°，MBE工艺≤0.1°），蓝宝石表面原子排列有序，与MoS₂形成良好范德华外延匹配（MoS₂晶格常数a=0.316nm，c面蓝宝石晶格常数a=0.476nm，晶格失配度约31%），MoS₂晶粒沿统一方向生长，形成取向一致的单晶或大面积多晶薄膜，位错、堆垛层错等晶格缺陷密度极低。例如，晶向偏差0.1°的c面蓝宝石衬底上，MBE法可制备出晶格取向一致的单层MoS₂薄膜，XRD测试中（002）晶面衍射峰半高宽仅0.2°，载流子迁移率可达100 cm²/(V·s)以上。
若晶向偏角超标（＞1°），蓝宝石表面原子排列紊乱，晶格完整性下降，MoS₂前驱体原子无法沿统一方向成核生长，晶粒取向随机，形成多晶杂乱薄膜，晶界数量激增，载流子在晶界处散射严重，迁移率大幅降低。同时，晶向偏差会加剧薄膜与衬底间的晶格畸变，导致界面应力增大，生长过程中易出现薄膜开裂、褶皱，甚至引发MoS₂层间堆叠顺序混乱（如从半导体特性的2H相转变为金属特性的1T相），丧失核心半导体性能。此外，晶格缺陷（位错、空位）会成为载流子陷阱，进一步恶化薄膜电学性能，开关比显著下降。
不同晶面蓝宝石对MoS₂薄膜生长的影响存在差异：c面衬底利于生长单层、高结晶质量MoS₂薄膜，适配光电子器件；a面与m面衬底因表面原子排列特性，易生长多层MoS₂薄膜，但晶向偏角控制难度更高，需通过XRD精准校准确保参数达标。
四、晶向偏角对硫化钼薄膜生长的影响
蓝宝石衬底的晶向精度（晶向偏差角与晶格完整性）决定其表面原子排列方式与晶格匹配度，进而调控MoS₂薄膜的晶格取向一致性、结晶质量与层间堆叠顺序。蓝宝石常用晶面包括c面（0001）、a面（11-20）、m面（10-10），其中c面蓝宝石因表面原子排列规则、与MoS₂晶格适配性较好，是MoS₂薄膜生长的首选衬底。
当衬底晶向偏差控制在标准范围内（CVD工艺≤0.5°，MBE工艺≤0.1°），蓝宝石表面原子排列有序，与MoS₂薄膜形成良好的晶格匹配（MoS₂的晶格常数为a=0.316nm，c面蓝宝石的晶格常数为a=0.476nm，失配度约31%，可通过范德华外延实现有序生长），MoS₂晶粒沿统一方向生长，形成取向一致的单晶或大面积多晶薄膜，晶格缺陷（位错、堆垛层错）密度低。例如，晶向偏差0.1°的c面蓝宝石衬底上，MBE法可制备出晶格取向一致的单层MoS₂薄膜，XRD测试中（002）晶面衍射峰半高宽仅0.2°，载流子迁移率可达100 cm²/(V·s)以上。
若晶向偏差超标（＞1°），蓝宝石表面原子排列紊乱，晶格完整性下降，MoS₂前驱体原子无法沿统一方向成核生长，晶粒取向随机，形成多晶杂乱薄膜，晶界数量激增，载流子在晶界处散射严重，迁移率大幅降低。同时，晶向偏差会导致薄膜与衬底间晶格畸变加剧，界面应力增大，生长过程中易出现薄膜开裂、褶皱，甚至导致MoS₂层间堆叠顺序混乱（如从2H相转变为1T相），丧失半导体特性。此外，晶格缺陷（如位错、空位）会成为载流子陷阱，进一步恶化薄膜电学性能，开关比显著下降。
不同晶面蓝宝石对MoS₂薄膜生长的影响也存在差异：c面衬底利于生长单层、高结晶质量的MoS₂薄膜，适合光电子器件；a面与m面衬底因表面原子排列特性，易生长多层MoS₂薄膜，但晶向精度控制难度更高，需严格校准晶向偏差。
（一）多参数协同作用机制
蓝宝石衬底的晶向偏角、平整度、粗糙度并非独立影响MoS₂薄膜生长，而是存在显著协同作用，参数间的叠加效应会放大对薄膜质量的影响：晶向偏角不足会加剧粗糙表面的成核紊乱，进一步降低薄膜取向一致性；平整度超标会引发局部粗糙度“放大效应”，凹陷区域易积累杂质，同时破坏温度场均匀性，叠加晶向偏角偏差，会导致薄膜无法形成连续结构，仅能生成离散颗粒，丧失实际器件应用价值（如晶向偏差1.5°且Ra=1.2nm时的极端情况）。因此，衬底参数控制需兼顾个体达标与协同匹配，才能保障MoS₂薄膜生长质量。
（二）加工参数优化策略
1. 针对CVD工艺：优先选用c面蓝宝石衬底，严格控制晶向偏角≤0.5°、TTV≤5μm、Warp≤3μm、Ra≤0.5nm；采用激光修整+化学机械抛光（CMP）+等离子体辅助抛光组合工艺优化表面质量，生长前进行800-1000℃真空高温退火，去除表面吸附杂质与氧化层，提升衬底表面活性。
2. 针对MBE工艺：选用高纯度c面蓝宝石衬底，将晶向偏角控制≤0.1°、TTV≤2μm、Warp≤1μm、Ra≤0.1nm；通过XRD精准校准晶向，借助原子力显微镜（AFM）实时监测表面粗糙度，生长前进行离子束清洗，确保表面原子级洁净。
3. 大尺寸衬底优化：4英寸及以上蓝宝石衬底需优化激光修整与抛光工艺，采用分区温度控制减少热应力，通过全局晶向校准技术提升全域晶向均匀性，可适当放宽平整度与粗糙度参数范围，但核心指标仍需优于普通工业级衬底，确保满足规模化MoS₂薄膜生长需求。
五、多参数协同影响及优化策略
（一）多参数协同作用机制
蓝宝石衬底的平整度、粗糙度、晶向精度并非独立影响MoS₂薄膜生长，而是存在协同作用：晶向精度不足会加剧粗糙表面的成核紊乱，进一步降低薄膜取向一致性；平整度超标会导致局部粗糙度“放大效应”，凹陷区域易积累杂质，同时破坏温度场均匀性，叠加晶向偏差的影响，会导致薄膜质量急剧下降。例如，当衬底晶向偏差1.5°且Ra=1.2nm时，MoS₂薄膜无法形成连续结构，仅能生成离散颗粒，无实际器件应用价值。
（二）加工参数优化策略
1. 针对CVD工艺：优先选用c面蓝宝石衬底，控制晶向偏差≤0.5°、TTV≤5μm、Warp≤3μm、Ra≤0.5nm；通过CMP+等离子体抛光组合工艺优化表面质量，生长前对衬底进行高温退火（800-1000℃，真空环境），去除表面吸附杂质与氧化层，提升表面活性。
2. 针对MBE工艺：选用高纯度c面蓝宝石衬底，晶向偏差控制≤0.1°、TTV≤2μm、Warp≤1μm、Ra≤0.1nm；采用XRD精准校准晶向，通过原子力显微镜（AFM）监测表面粗糙度，生长前进行离子束清洗，确保表面原子级洁净。
3. 大尺寸衬底优化：4英寸及以上蓝宝石衬底需优化激光修整与抛光工艺，采用分区温度控制减少热应力，通过全局晶向校准技术提升晶向均匀性，适当放宽平整度与粗糙度参数范围，但需确保核心指标优于工业级标准。
六、结论
蓝宝石衬底的平整度、粗糙度、晶向精度三大加工参数，通过调控MoS₂薄膜的成核模式、生长方向、结晶质量及界面特性，直接决定薄膜的电学与光学性能。低粗糙度（Ra≤0.5nm）、高平整度（TTV≤5μm、Warp≤3μm）、高精度晶向（偏差≤0.5°）的蓝宝石衬底，可实现MoS₂薄膜的有序层状生长，获得低缺陷、高均匀性的薄膜；参数超标会导致薄膜成核紊乱、缺陷增多、性能恶化。选型时需结合生长工艺（CVD/MBE）、尺寸需求及成本预算，国内供应商适配规模化与常规研发，国际供应商支撑高端高精度场景。未来，随着MoS₂器件向大尺寸、高性能方向发展，需进一步突破蓝宝石衬底大尺寸加工技术，实现平整度、粗糙度、晶向精度的全域精准控制，同时结合衬底表面改性（如功能化修饰、缓冲层生长），进一步优化MoS₂薄膜的生长质量，推动其在高端电子与光电子器件中的产业化应用。
蓝宝石衬底的平整度、粗糙度、晶向精度三大加工参数，通过调控MoS₂薄膜的成核模式、生长方向、结晶质量及界面特性，直接决定薄膜的电学与光学性能。低粗糙度（Ra≤0.5nm）、高平整度（TTV≤5μm、Warp≤3μm）、高精度晶向（偏差≤0.5°）的蓝宝石衬底，可实现MoS₂薄膜的有序层状生长，获得低缺陷、高均匀性的薄膜；参数超标会导致薄膜成核紊乱、缺陷增多、性能恶化。未来，随着MoS₂器件向大尺寸、高性能方向发展，需进一步突破蓝宝石衬底大尺寸加工技术，实现平整度、粗糙度、晶向精度的全域精准控制，同时结合衬底表面改性（如功能化修饰、缓冲层生长），进一步优化MoS₂薄膜的生长质量，推动其在高端电子与光电子器件中的产业化应用。

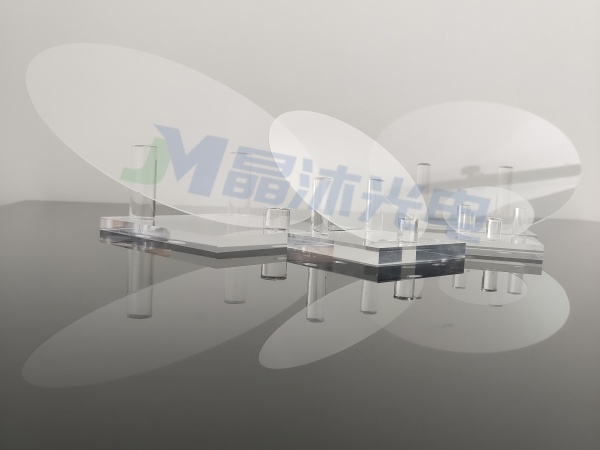

此外，作为专业的衬底材料供应商，晶沐光电可稳定提供 2–12 英寸蓝宝石衬底，涵盖单抛（SSP）与双抛（DSP）规格，厚度范围可根据工艺需求定制，支持多种晶向（如C面、A面、R面、M面等）个性化加工。产品在表面粗糙度、厚度公差及晶向精度方面严格控制，能够满足硫化钼（MoS₂）及其他二维材料外延与薄膜生长的高标准工艺要求，为科研与产业化应用提供可靠的材料保障。
